Görgős lánc kopása: mikor kell cserélni és hogyan kell megfelelően mérni

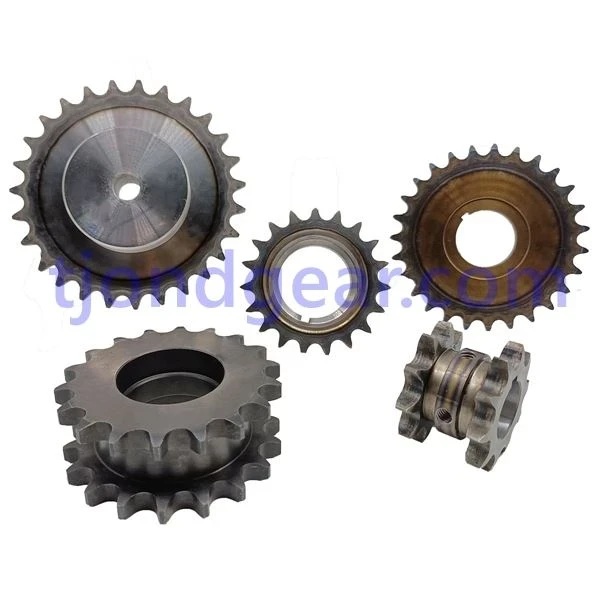

Görgős lánc és lánckerék készletek

Cél kulcsszó:görgős lánc nyúlási határ

Másodlagos:lánckopás mérése, görgős lánc cseréje, lánckenés kiválasztása

Meta leírás:A lánccsere határértékei 2% vagy 3% a lánckerék fogszámától függően. A 200/N szabály, amely összeegyezteti őket, hogyan kell mérni a nyúlást és a kenést a lánc sebességével.

A lánc nem nyúlik. Ez az első dolog, amit tisztázni kell, mert a „nyújtás” szó arra készteti az embereket, hogy rossz dolgot nézzenek.

A lemezek terhelés alatt nem nyúlnak meg. Az anyag minden csatlakozásnál lekopik a csapokról és a perselyekről. Minden egyes kötés kis mennyiségű fémet veszít, és száz{2}}láncszemnél ezek a veszteségek egy mérhetően hosszabb láncban halmozódnak fel. A hangmagasság nő.

Ez a megkülönböztetés azért fontos, mert megmondja, hová nézzen, ha rövid az élettartam: kenés a csap{0}}persely interfészén, nem pedig a lánc feszessége.

A cserekorlát, és miért nem értenek egyet a források

Keresse meg a nyúlási határt, és megtalálja a 2%-ot és a 3%-ot is. Mindkét adat valós, és mindkettő nagyobb gyártóktól származik.

1. ábra. A 200/N szabály összeegyezteti a különböző gyártók által megadott 2%-os és 3%-os cserekorlátokat.

A nézeteltérés megszűnik, ha látja a mögöttes szabályt, teljes egészében:

Az összefüggés segítségével kiszámítható a megengedett lánckopás százalékban200/N, ahol N a fogak száma a nagy lánckerékben. A normál, 3%-os megengedett kopási nyúlás csak 67 fogig érvényes a nagy lánckeréken. Rögzített középtávolságú hajtásoknál, párhuzamosan futó láncoknál, vagy ahol zökkenőmentes működésre van szükség, a kopást körülbelül 1,5%-ra kell korlátozni."

Ellenőrizze az aritmetikát: 200/67=2.99%. A 3%-os szám és a 200/N szabály ugyanaz, és a 67 fog találkozási pontja.

Tehát a határ a legnagyobb lánckeréktől függ:

A 2%-os érték egy 100-fogú lánckeréknek - felel meg, amely konzervatív érték a legtöbb nagy lánckerék meghajtóra vonatkozik. A 3%-os adat az általános eset. Egyik sem rossz.

Használjon helyette 1,5%-ot, ha:a meghajtó fix középtávolsággal rendelkezik (nincs feszítő, hogy lazuljon), több{0}}szálú láncot fut párhuzamosan, vagy egyenletes az indexelés.

Az egész mögött meghúzódó mechanizmus: ahogy nő a láncemelkedés, a lánc magasabbra kerül a lánckerék fogain, mivel a hosszabb osztás nem fér el az eredeti osztási sugárban. Végül lemászik. Egy nagy lánckeréknek több foga van a burkolatban, így a felgyülemlett sodródás alacsonyabb százalékban éri el a kritikus pontot.

Megnyúlás mérése

Mérjen sok pályán, ne egyen. A görgős lánc mérése a szűk fesztávon történik, leállított hajtás mellett, az egyik csap közepétől a másik csap közepéig. Minél több hangmagasságot tartalmaz a mérés, annál jobb a pontosság.

A standard módszer 12 hangmagasságot használ. Mérje meg a távolságot pontosan 12 szögben. Ha meghaladja a 12p × 1,02 értéket, a lánc elérte a 2%-os nyúlási határát. Működő példa: Az ANSI 50 lánc névleges osztásköze 0,625 hüvelyk, tehát 12 osztástávolság=7.500 hüvelyk. Cserélje ki, ha a 12 láncszem fesztávja nagyobb, mint 7,650 hüvelyk.

Megjelent cserehosszok:

Három gyakorlati szempont.

Mérje meg a szűk fesztávot kikapcsolt hajtás mellett.Egy laza fesztáv megereszkedik és rövidre olvas.

Mérj több helyen.A viselet ritkán egyenletes. Az a szakasz kopik a leggyorsabban, amelyik a legtöbb időt tölti elfoglaltsággal. Ha az egyik régió 3%-on, a többi pedig 1,5%-on van, a lánc befejeződött.

Jelentkezzen be.Egyetlen leolvasás megmondja, hogy most kell-e cserélni. Egy sorozat jelzi a kopási arányt, amely megmondja, hogy a kenés működik-e, és lehetővé teszi, hogy megtervezze a változtatást, ahelyett, hogy meghibásodásra reagálna.

Néha cserélje ki a lánckereket - láncra

A kopáshatáron lévő lánc általában kampós profillá alakította át a lánckerék fogait, és az új lánc a horgos fogakon gyorsan elhasználódik. Ha a fogak beakadtak, vagy a lánc magasan futott, cserélje ki a készletet.

A szokásos tervezési szabály: minden harmadik lánccserénél lánckereket kell cserélni.

A kettő összhangban van. Minden alkalommal ellenőrizze; nagyjából minden harmadik alkalommal kell cserélni. Keresse a horgos fogprofilokat és az aszimmetrikus kopást - először a vezetőoldal kopik, így a fogak soványak lesznek.

Új lánc felszerelése horgos lánckerekekre hamis gazdaságosság. A kopott fogprofil már nem egyezik az új lánc osztásközével, az érintkezés a foghegyen összpontosul, és az új lánc a normál ütemének többszöröse kopik.

Kenés láncsebesség szerint

A kenés típusát a sebesség, nem pedig a preferencia alapján kell kiválasztani:

2. ábra Kenési mód kiválasztása láncsebesség szerint.

Az ANSI B29.1 ugyanazokat a sávokat jelöli meg: A típusú (600 láb/percig), B típusú (600–1500 láb/perc) és C típusú (1500 láb/perc felett). A kényszerített keringtetési nyomás általában 15–30 psi. Nagyjából 2500 láb/perc felett a csendes lánc nyomáskenéssel vagy fogasszíjjal a jobb megoldás.

Az egyes módszerek gyakorlati részletei:

Kézikönyv:Az olajat olajkannával vagy ecsettel kell felvinni a lánc laza oldalán lévő csapszeg és görgős láncszem közötti résbe, körülbelül nyolc óránként.

Csöpög:minden szálnak percenként 5-20 csepp olajat kell kapnia, a lánc sebességével növekszik.

Olajfürdő:Az olajmélység 1/4-1/2 hüvelyk legyen. Túl mély, és az olaj szenved a kavargásból származó hőtől.

Slinger lemez:kerületi sebességnek legalább 700 láb/percnek kell lennie. 5 hüvelyknél szélesebb lánc esetén mindkét oldalra szereljen fel tárcsákat. Az olajmélység 1/2-1 hüvelyk, és magának a láncnak nem szabad áthaladnia az olajon.

Szivattyú:a betápláló lyukak számának Z+1-nak kell lennie, ahol Z a láncszálak száma.

Ezek közül kettő érdemel kiemelést. A túl sok olaj a fürdőben hiba, nem extra biztosítás - a lánc felpörgeti, és az olaj túlmelegszik. Az olajnak pedig el kell érnie a csapszeg-összekötő lemez és a görgős csatlakozólemez közötti réstlazaoldalon, ahol a kötés tehermentes, és a hézag beengedi az olajat. A terhelt fesztáv olajozása olyan helyre teszi a kenőanyagot, ahol nem tud behatolni.

Melyik olajat

Csak jó minőségű olajat szabad használni. Sem nehézolaj, sem zsír nem alkalmas.

Használjon jó-minőségű, nem-mosószeres, kőolaj-alapú olajat. A nehéz olajok és zsírok túl kemények ahhoz, hogy elérjék az összes kenést igénylő felületet.

A SAE 30–50 nem -mosószeres ásványolaj a standard választás. Kerülje a grafit-alapú kenőanyagokat -, amelyek kopó részecskékkel keverednek, és koptatóvá válnak.

Az az ösztön, hogy valami vastag és ragacsos dolgot használjunk, hogy az rajta maradjon, pontosan rossz. A kenőanyagnak át kell hatolnia a csap és a persely közötti kis hézagon. Ez a hézag az a hely, ahol a kopás megtörténik, és csak alacsony -viszkozitású olaj kerül be. A zsír bevonja a lánc külsejét, megnyugtatóan néz ki, és semmit sem ken meg, ami számít.

Viszkozitás környezeti hőmérséklet szerint:

Láncméret és hőmérséklet szerint indexelve:

Ha a zsírozás elkerülhetetlen, korlátozza a lánc sebességét 13 láb/s alá, és a felhelyezés előtt áztassa a láncot forró folyékony zsírba, amíg a levegőbuborékok fel nem emelkednek.

Hőmérsékleti korlátok magának a láncnak: a szénacél lánc rutinszerűen 0 és 350 F között fut. E fölött extra alkatrészhézagra és szintetikus, magas hőmérsékletű{3}}kenőanyagra van szüksége.

A diagnosztikát senki sem csinálja

A kenési rendszertől függetlenül a láncot rendszeresen oldószerrel le kell mosni, és meg kell vizsgálni a csapokat és a perselyeket.Bármilyen sérülés vagy vöröses{0}}barna szín ezeken a felületeken azt jelenti, hogy a rendszer nincs megfelelően kenve.

Ez a vöröses-barna szín a korróziós - oxidált kopási törmeléket okozza, amely fémből-fémbe -érintkezik egy olyan hézagban, amely nem kap olajat. Jóval azelőtt jelenik meg, hogy a nyúlás mérhetővé válik.

Ha meghúz egy láncot, megtisztítja és barna csapokat talál, akkor a kenés jelenleg nem működik, függetlenül attól, hogy mit mond a nyúlásmérés. Javítsa ki a csere felszerelése előtt, különben az új lánc követi a régit.

Ellenőrzési rutin

Mérjen meg 12 szöget a szűk fesztávon, és induljon el.Több helyszín.

Hasonlítsa össze a 200/N-ela nagy lánckerékhez, vagy 1,5% a fix-központi és több{2}}szálú meghajtókhoz.

Jegyezze fel a leolvasástés nyomon követheti a kopási arányt.

Vizsgálja meg a lánckerék fogaitakasztáshoz és aszimmetriához.

Ellenőrizze a kenőanyag szállításáteléri a laza-oldallemez rést.

Rendszeresen mossa meg és ellenőrizze a csapokatvöröses{0}}barna elszíneződéshez.

Tervezze meg a lánckerék cseréjétminden harmadik lánccsere körül.

GYIK

2% vagy 3% a határ?

A nagy lánckeréktől függően: 200/N százalék. 67 fogig, 3%. 100 fognál 2%. Használjon 1,5%-ot fix-központi, több{10}}szálú vagy sima{11}}indexelő meghajtókhoz.

Újra{0}}feszíthetem az elhasználódott láncot ahelyett, hogy kicserélném?

A linkek eltávolítása helyreállítja a feszültséget, de nem tesz semmit a hangmagasságról. A kopott lánc továbbra sem egyezik a lánckerék osztásközével, és továbbra is károsítja a fogakat.

Miért mérjünk 12 hangmagasságot egy helyett?

Az ízületenkénti 12 szögben a kopás elég nagy a megbízható méréshez.

A több kenőanyag hosszabb élettartamot jelent?

Egy pontig. A túl mély olajfürdő kavargást és túlmelegedést okoz - a megadott mélység 1/4-1/2 hüvelyk. Az számít, hogy az olaj elérje a csap-persely hézagát, nem pedig az alkalmazott mennyiség.

A láncom még csak két hónapos, és már 2%-nál tart. mi a baj?

Szinte biztosan kenés, szennyeződés vagy elcsúszás. Húzza meg, tisztítsa meg, és nézze meg a csapokat. A barna elszíneződés a nem megfelelő kenést jelzi.
